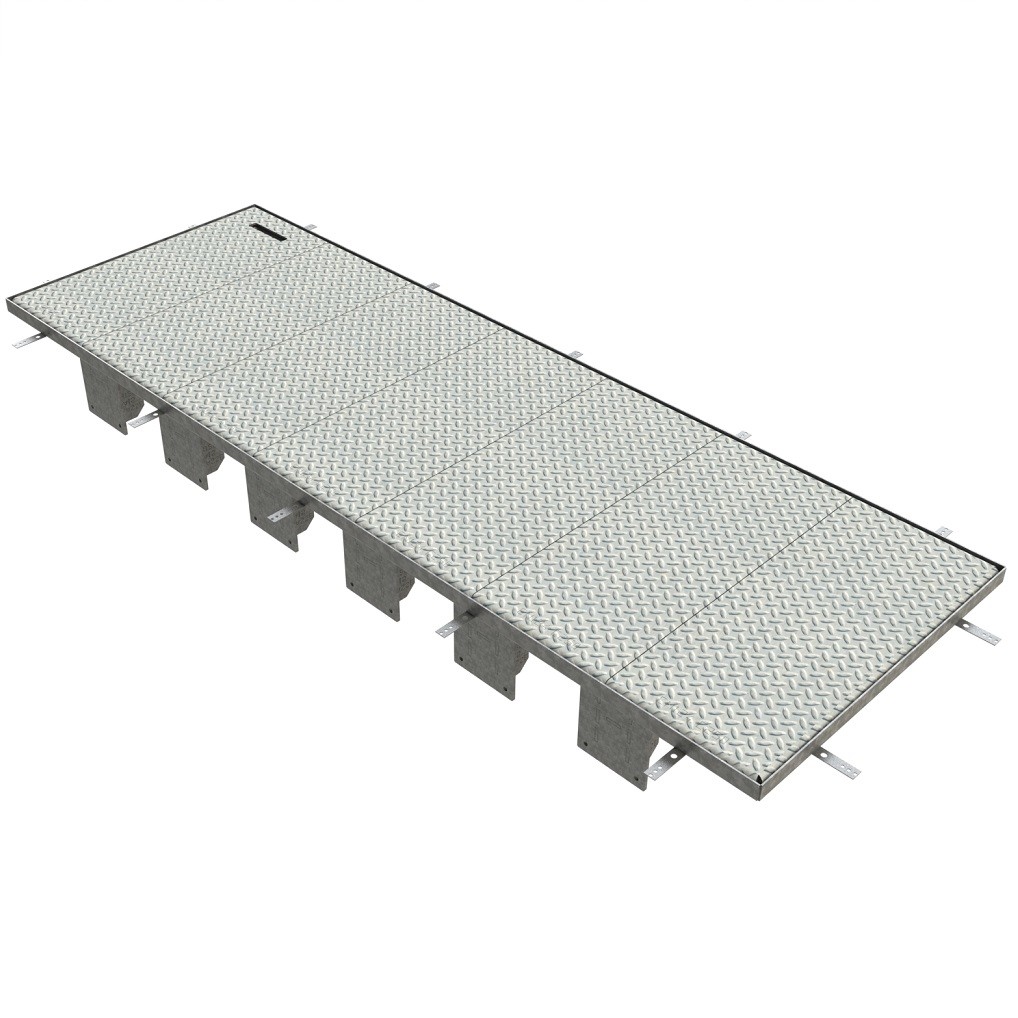

Caractéristiques techniques de la trappe de visite 250kN acier galvanisé + fiche technique :
La trappe de visite 250kN est à poser directement au sol. Cette trappe de visite présente une ouverture horizontale et est équipée d’un ou plusieurs panneaux amovibles. Elle permet la réparation des canalisations ainsi que l’accès aux compteurs d’eau et aux zones techniques. De plus, les trappes acier galvanisé sont conçues pour effectuer des inspections et des réparations. Conformément à la norme EN124, plusieurs classes de surcharge admissible sont disponibles, selon l’emplacement de la trappe. Conçue pour résister à des charges lourdes jusqu’à 250 kN (classe C250, norme EN124), elle s’adapte parfaitement aux environnements exigeants tels que les voiries, les zones piétonnes et industrielles.
- Matériau : acier galvanisé
- Charge admissible : classe C250 – 15 kN, conforme à la norme EN124.
- Structure robuste : cadre en cornières laminées 45 x 45 x 4.5 mm, équipé de pattes pour scellement ou fixation par vissage.
- Trappe de visite 250kN à ouvrants amovibles : composée d’au moins deux panneaux démontables.
- Poids maximal par ouvrant : 25 kg pour une manipulation facilitée.
- Matériau : ouvrants en tôle acier larmée antidérapante de 5/7 mm d’épaisseur.
- Protection renforcée : finition en acier galvanisé à chaud pour une résistance optimale à la corrosion.
- Praticité : système d’ouverture par poignée escamotable.
Mise en ouvre et dimensions de votre trappe de visite 250 kN – Classe C :
La mise en œuvre de la trappe de visite 250kN consiste à poser le cadre sur un support en béton. Celui-ci est équipé de pattes de fixation qui permettent deux méthodes d’installation : il peut être scellé au béton en vrillant les pattes à l’aide d’une pince, ou bien fixé à l’aide de vis adaptées au support. Selon le type de fixation souhaité, il est possible d’utiliser des vis de fixation directe dans le béton, des chevilles à frapper, ou des vis associées à des chevilles multi-matériaux pour garantir une installation stable et sécurisée.
- En applique sur réservation béton : par exemple si le trou fait H = 700 mm et L = 900 mm, alors pour les dimensions de votre trappe, il faut choisir Hext = 800 mm et Lext = 1000 mm.
- Aux dimensions de l’intérieur de la fosse (pattes de scellements) : par exemple si le trou fait H = 700 mm et L = 900 mm, alors pour les dimensions de votre trappe, il faut choisir Hext = 700 mm et Lext = 900 mm.
- Pour le choix de vos dimensions, veillez à ce que la hauteur (H) soit inférieure à la longueur (L).
Applications de la trappe de visite 250kN :
- Réseaux d’assainissement et canalisations
- Chambres de tirage télécom
- Accès aux équipements techniques en zones urbaines et industrielles
- Espaces piétons et parkings
La trappe de visite 250 kN est un produit fabriqué en France :
Cette trappe est conçue et fabriquée en France par MILLON MÉTALLERIE
